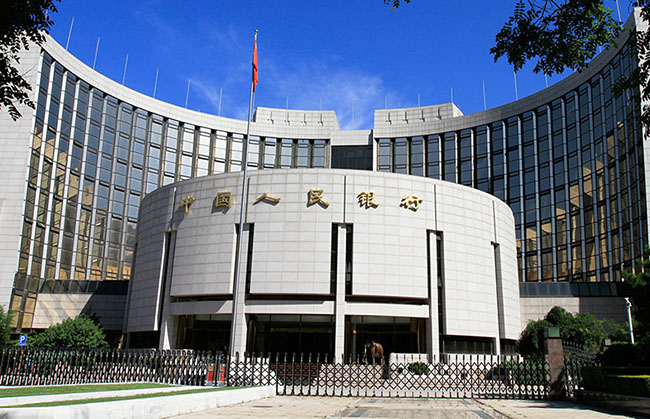

銀行金融機構中央空調解決方案
一、銀行金融機構中央空調需求
自國家強制性能效標準出臺、政府提出建設節約型社會的理念，能源的日趨緊張等使節能高效的空調產品成為市場銷售的熱點。銀行及金融機構作為公建項目，但運營公司獨立核算成本的。如何提高銀及金融機構行運營的經濟效益，如何降低運營成本，是銀行及金融機構運營行業都需要面對同樣一個課題。
二、銀行金融機構中央空調解決方案詳細
中央空調能耗占銀行金融機構能耗20%~50%上，空調節能是銀行節能的關鍵因素。制冷機房采用超高效集成冷站，集控節能系統;實現全變頻、動態控制，節能40%以上。
三、統一控制管理
制冷機房采用超高效集成冷站，集控節能系統;通過上位機對制冷機組、冷凍水泵組變頻控制柜、冷卻水泵組變頻控制柜、冷卻塔風機組變頻控制柜、冷凍水電動蝶閥、冷卻水電動蝶閥、冷卻塔蝶閥、壓差式旁通調節閥、膨脹水箱進水蝶閥、定壓補水設備、水處理設備等進行統一控制管理，實現全變頻、動態控制，節能40%以上。
銀行停運時停止空調大系統，啟用多聯機系統為24小時需空調的功能用房提供空調可有效地省電;調試、大系統檢修時保證功能用房不間斷運行;作為大系統功能用房空調的備用。
四、空氣處理系統
各層的空氣處理系統均采用吊頂式風機盤管，不占用地(樓面)使用空間，在天花內占用空間亦小。根據裝修情況。采用下送或側送，下送風口為散流器，側送風口為可調式雙層百葉。各樓層均設置單獨的新風機。室外新鮮空氣由新風機處理至室內空氣狀態后，經風管送至各風機盤管回風口與回風混臺，再經風機盤管處理后送人室內。排風：辦公室等人數少的場所不設機械排風，室內空氣依靠新風進行置換。會議室、舞廳、衛生問設置機械排風。西邊的排風管道由管井通向天面。地下室車庫設置一臺高溫排煙風機，平時作排風用，排風量按換氣次數每小時60;火災時由消防中心控制排煙，冷水機房設置機械排風，排風量按換氣次數每小時40;用于平時通風換氣，亦用于當制冷劑大量泄漏時，排出有害氣體。
五、中央空調系統控制
冷凍水系統采用末端變流量自動調節的方法，即每臺末端設備均安裝電動二通閥、溫控器和三速開關，控制房間溫度在設定范圍內，不使用時或溫度低時關閉，溫度高時打開。冷凍送回水總管間設置壓差旁通閥，末端用水總量減少時，水路旁通，以免系統壓力升高。冷卻水塔進水管上安裝電動蝶閥，方便由機房控制冷卻水塔的開停使用。冷水機組自身有調節裝置，可根據負荷大小自動開停和調節容量，調節范圍為12.5~100.
六、設備配置舉例說明
按照建筑現布局計算出空調冷源負荷為1015kw。考慮業主提出的以后因功能改變，負荷增加的情況，采用兩臺開利30HR225往復式冷水機組。制冷量為700*2=1400kw。該機組配置有多臺壓縮機，采用多機頭自動聯控，可對各臺壓縮機進行單獨起停控制，適臺在部分負荷下運行。玲凍水泵和冷卻水泵均采用單極離心泵，安裝在冷水機組房內。
冷卻水塔放置在十三樓天面各設備均并聯運行，型號規格為： 冷水機組：開利30HR225 2臺 冷凍水泵：離心式清水泵XA100/32B 2臺
冷卻水泵：離心式清水泵XA125/32B 2臺 冷卻水塔：SR-175 2臺
七、銀行金融機構中央空調解決方案設計體會
1、現代建筑功能多，要求高，建筑內管線多、特別是空調的設備、管線在建筑物內占用空問大，因此設備(空調)設計應該與建筑設計同步進行。至少建筑設計師事先應充分考慮設備(空調)的需要，給設備(空調)設計留有余地。否則會給其他專業設計帶來或大或小的困難，如機房面積小，管線走向不合理等。
該工程在建筑設計時，對中央空調設備的需要考慮不夠，又等到建筑主體施工已經完成大半時，才安排空調設計、施工，此時建筑的平立面、層高、設備機房、管井位置已定型，造成一些不是很臺理的地方。如：
機房和冷卻水塔在建筑的東邊位置，而供主立管上下的管井在西邊位置。冷卻水管需要橫穿過建筑再回到同一方位。這種布置一來增加管道，浪費材料。二來管道在樓層天花內布置十分困難。
建筑設計中對空詞新風、排風未做考慮、外墻上未預留新、排風口，結果空調設計時只能利用天花內的窗位作新、排風口，面積不夠，造成風速過大只能在剪力墻上打洞，影響建筑結構。
2、空調設備選擇時除了設備的風量、冷量外，對設備的噪音值也要注意。本設計中，因天花內位置受限，不能安裝消聲器，故選擇安裝了低噪聲軸流風機，但調試時發現噪聲仍較大，經用噪聲計測量，風機噪聲62至68分貝，五米以內的環境噪聲超過559分貝后在保證滿足設計風量的前提下，采用調速器降低風機轉速，使噪聲降低。
目前，無論是離心風機，還是軸流風機，噪聲都較高，用作民用建筑通風時，最好不要安裝在有人員活動的區域中，特別是辦公室、會議室等要求環境噪聲低的場臺。另外，一些設備的實際噪聲比其樣本資料、銘牌上標明的噪聲值要高。有的甚至高出十個分貝以上。因此，對第一次接觸的新設備，一定要經過調研確定其性能，否則不要貿然采用。
3、本工程各層均采用風機盤管，但實質上風機盤管并不適應任何場臺。由廠家提供的樣本資料看到，風機盤管的顯熱比多在0.7～0.8之間，若水溫高。水量少時，比值還要加大。因其除濕能力有限，在潛熱負荷較高的場合，如舞廳等人員密度較大、散濕量大的場合，若按全熱量選用風機盤管，就可能滿足不了除濕要求。
4、玻璃幕墻作為一種新型的建筑外裝飾墻面，近年來在國內高層建筑中采用較多，而對空調的影響尚為大家認識不足。在筆者所考察的工程中，就有幾個工程，盡管空調冷源的冷量尚有很大富裕，沒有玻璃幕墻的場所的空調效果還可以，但有玻璃幕墻的場所的空調就被使用者投訴。原因就是這些工程的設計者對玻璃幕墻的冷負荷沒有認真計算，特別是對高層建筑中高度增加，風速加大對負荷的影響考慮不夠，結果導致這些場所的空調成為整個空調設計中的敗筆。
